Aécran LED en forme personnaliséepeut contenir des centaines ou même des milliers de modules LED. Pendant le fonctionnement normal, seuls un petit nombre peuvent avoir besoin de remplacement. Cela crée une question d’achat commune :
Combien de modules LED de rechange devriez-vous commander avec l'écran?
Commander trop peu peut créer des problèmes plusieurs années plus tard lorsque le module original est difficile à reproduire. Commander trop augmente le coût initial du projet et laisse des pièces inutilisées en stockage.
Pour la plupart des projets, la bonne réponse n'est pas simplement "acheter 5% en plus". La quantité devrait dépendre de la forme de l'écran, de la conception du module, de l'environnement d'installation, de l'accessibilité et de la durée de vie attendue.
Les murs LED standard utilisent normalement des modules rectangulaires répétés. Si un module échoue, trouver un remplacement compatible peut être relativement facile.
Aécran LED en forme personnaliséepeut être différent.
Les écrans LED sphériques, les cylindres, les bouteilles, les boîtes, les ondes et les écrans architecturaux irréguliers peuvent utiliser des modules flexibles, des PCB spécialement coupés, des trous de montage inhabituels ou des structures spécifiques au projet.
Si l'un de ces modules échoue après trois ou quatre ans, un nouveau lot de production peut ne pas ressembler exactement à l'écran d'origine.
Même lorsque le pas de pixel et les dimensions du module sont identiques, les lots de LED peuvent avoir de petites différences dans:
luminosité;
température de couleur;
Caractéristiques du paquet LED;
conception de PCB;
IC de pilote;
position du connecteur.
C'est pourquoi les modules LED de rechange devraient être pris en compte lors de l'achat initial plutôt que après une défaillance.
Pour de nombreux projets intérieurs,environ 5% de modules de rechange peuvent être utilisés comme point de départ pratique.
Par exemple, si un écran utilise 400 modules :
400 × 5% = 20 modules de rechange
Cependant, cela ne devrait pas automatiquement devenir la quantité finale.
Un mur courbé intérieur simple installé dans un centre commercial climatisé présente un risque d'entretien très différent d'un écran LED sphérique extérieur à 360 degrés exposé à la chaleur, à la pluie et à un accès difficile à l'entretien.
Une approche plus utile consiste à ajuster la quantité de réserve en fonction du projet.
| Condition du projet | Planification de rechange suggérée |
|---|---|
| Affichage personnalisé intérieur simple | Environ 3 à 5 % |
| Sphère intérieure ou forme complexe à 360° | Environ 5 à 8 % |
| Affichage LED extérieur en forme personnalisée | Environ 5 à 10 % |
| Modules hautement personnalisés/non standard | Environ 8 à 10 % ou calcul spécifique au projet |
| Installation permanente difficile d'accès | Considérez des pièces détachées critiques supplémentaires |
Ces pourcentages sont des références de planification plutôt que des règles fixes. La quantité réelle doit être confirmée après que la mise en page du module et les conditions de maintenance soient connues.
Deux écrans avec le même nombre de pixels peuvent nécessiter des stratégies de pièces détachées très différentes.
Considérez un mur LED plat courbé et un écran LED sphérique.
La paroi courbe peut utiliser un type de module flexible sur presque toute la surface. Vingt modules de rechange du même type peuvent donc couvrir de nombreux lieux de réparation possibles.
Une sphère peut être plus compliquée.
Certaines conceptions sphériques utilisent différentes positions de modules, orientations ou sections structurelles. Les écrans en forme de bouteille et autres écrans irréguliers peuvent également contenir des modules conçus pour différentes zones de courbure.
Dans cette situation, il ne suffit pas de simplement commander « 20 modules supplémentaires ».
Vous devez savoirquels types de modules ces 20 modules représentent.
Si un écran contient les modules A, B et C, mais toutes les pièces détachées sont des modules A, une défaillance dans la section C peut toujours arrêter la réparation.
La liste de réserve devrait donc suivre la carte du module réel de l'écran.
Une meilleure méthode est :
Quantité de rechange = Quantité installée × Ratio de rechange
Calculez ensuite le résultat séparément pour chaque type de module important.

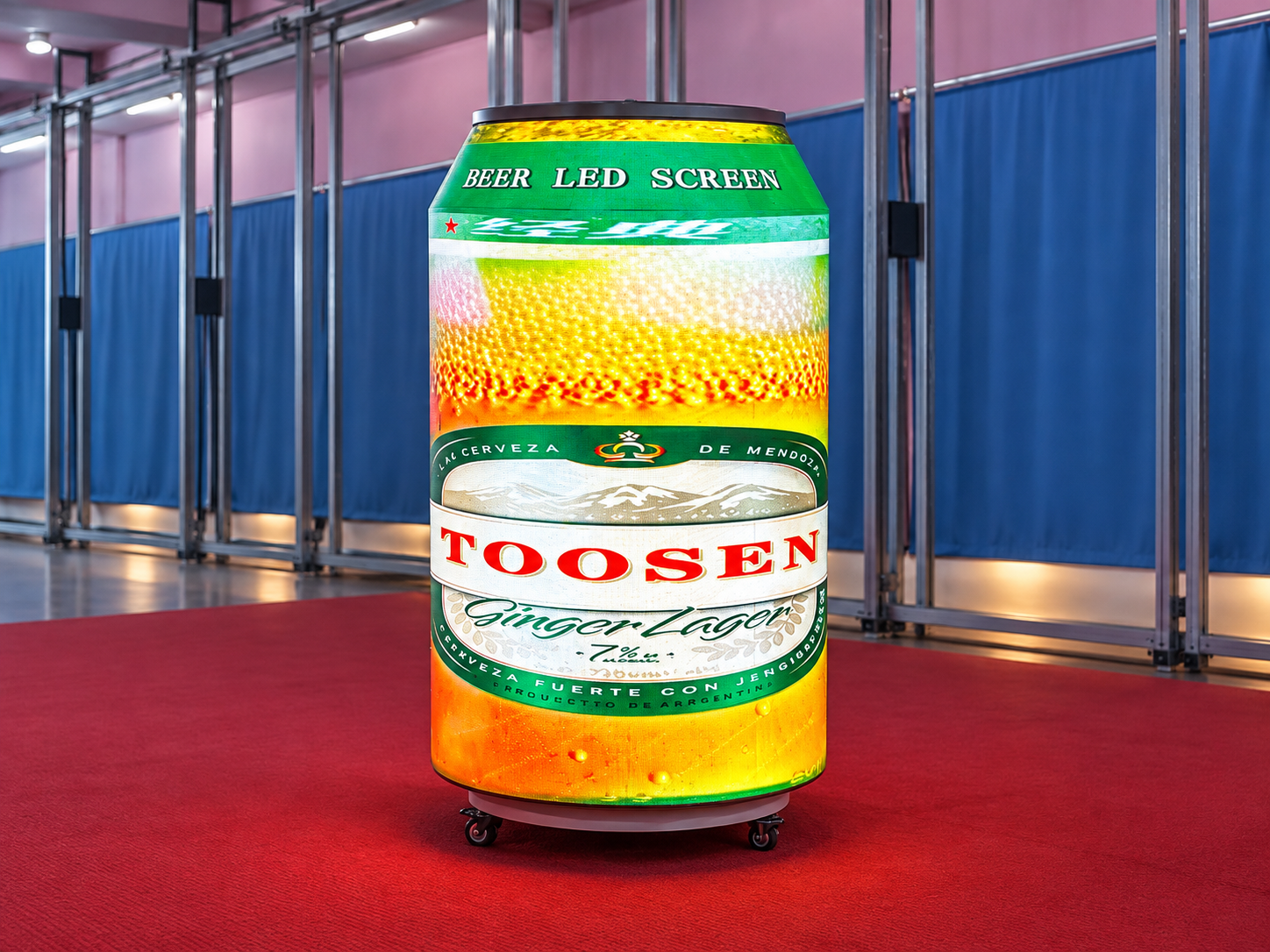

Supposons qu'un écran LED en forme de bouteille personnalisé contient:
240 modules flexibles standard;
60 modules courbes étroits;
20 modules de haut niveau spécialement conçus.
L'utilisation d'un pourcentage pour l'écran complet pourrait produire un inventaire de réserve déséquilibré.
Préparez plutôt des pièces détachées pour chaque groupe.
La section supérieure spécialement conçue peut contenir moins de modules, mais ces modules pourraient être beaucoup plus difficiles à reproduire plus tard. Le maintien de plusieurs unités supplémentaires peut être plus important que simplement de suivre le pourcentage total d'écran.
Ceci est particulièrement utile pourmodules LED personnalisésfabriqué à partir de PCB ou de moules spécifiques au projet.
La quantité de modules n'est pas le seul facteur.
Posez une autre question :
Où sont les défaillances les plus chères à réparer ?
Un module endommagé près du bas d'un écran monté au sol peut prendre des minutes à remplacer.
Un module endommagé sur une sphère suspendue de 6 mètres peut nécessiter un ascenseur, un échafaudage ou une fermeture temporaire de la zone.
Pour les écrans installés dans les aéroports, les centres commerciaux, les musées, les salles d'exposition ou les atriums des bâtiments, les temps d'arrêt peuvent être plus chers que le module de rechange lui-même.
Les projets ayant un accès difficile à la maintenance devraient donc conserver une réserve de pièces détachées plus forte.
Une bonne planification de la maintenance devrait également inclure les sources d'alimentation, les cartes de réception, les cartes HUB, les câbles et les connecteurs importants, pas seulement les modules LED.
La quantité ne résout que la moitié du problème.
Lelot de productionmatters aussi.
Le maintien des modules de remplacement du lot de fabrication original peut faciliter la luminosité future et l'appariement des couleurs. Après plusieurs années de fonctionnement, les LED installées vieilliront également, de sorte que les modules de remplacement peuvent encore nécessiter un étalonnage.
Pour cette raison, les modules de rechange doivent être testés avant l'expédition avec l'écran principal.
Vérifiez :
si chaque module de rechange s'allume normalement;
si les connecteurs de signal et d'alimentation correspondent;
si les trous de montage sont corrects;
si le module correspond à la structure courbe prévue;
si la luminosité et la couleur sont cohérentes;
si les numéros des modules correspondent au dessin de maintenance.
Un module de rechange qui n'a jamais été physiquement monté sur la structure n'est pas une pièce de rechange entièrement vérifiée.
Après installation, les modules de rechange ne doivent pas être placés au hasard dans un entrepôt.
Chaque paquet doit identifier :
nom du projet + section d'écran + type de module + pas de pixel + lot de production
Pour les écrans complexes de forme personnalisée, les numéros de modules doivent également correspondre au dessin de mise en page de l'écran.
Les conditions de stockage sont également importantes. Conservez les modules dans un environnement propre et sec et protégez-les de l'humidité, de la poussière, de l'électricité statique et de la pression physique.
Un inventaire de rechange bien organisé peut économiser des heures pendant une réparation d'urgence.
Imaginez un écran intérieur personnalisé à 360 degrés utilisant 800 modules LED.
Une réserve de 5% donne :
800 × 5% = 40 modules de rechange
Mais l'équipe d'ingénieurs découvre que 100 modules autour des zones de transition supérieures et inférieures utilisent une structure différente.
Au lieu d'acheter 40 modules identiques, le projet pourrait répartir l'inventaire de rechange entre les modules de carrosserie principale et les modules spéciaux de transition.
Cela permet une meilleure couverture d'entretien sans augmenter inutilement le nombre total de pièces détachées.
C'est l'idée clé:La planification de secours devrait suivre la structure de l'écran, pas seulement un pourcentage.
TOOSENfournit des solutions d'affichage LED personnalisées, y comprisécrans LED sphériques, écrans LED flexibles,affichages en forme de bouteille, écrans cylindriques et autres écrans LED personnalisés.
Pour les projets personnalisés, la planification des pièces détachées peut être incluse pendant la phase d'ingénierie. La mise en page du module, l'accès à la maintenance et les exigences de remplacement peuvent être vérifiées avant la production en masse.
Maintenir des modules de rechange adaptés avec le projet d'origine permet de réduire les temps d'arrêt futurs et facilite la maintenance à long terme.
Environ 3 à 10 % peut être une gamme de planification utile en fonction du projet, mais les affichages personnalisés complexes doivent être calculés en fonction du type de module, de l'environnement et de la difficulté de maintenance.
- Oui, oui. Ils doivent correspondre aux spécifications originales du module, à la conception électrique, aux dimensions et à la structure d'installation.
Les modules issus de lots de production ultérieurs peuvent avoir des différences dans les LED, la luminosité, la couleur ou les composants. Le maintien des pièces détachées d'origine réduit les problèmes de compatibilité.
Souvent oui. Les écrans extérieurs sont exposés à une plus grande exposition environnementale et certaines installations sont plus difficiles à accéder, donc une réserve plus grande peut être raisonnable.
Il n'y a pas de pourcentage de module de rechange unique qui fonctionne pour chaque écran LED de forme personnalisée.
Pour un projet intérieur simple, une petite réserve peut suffire. Pour un écran sphérique, en forme de bouteille, extérieur ou hautement personnalisé, le plan de rechange devrait tenir compte des types de modules, de la structure, de l'environnement d'installation et de la disponibilité future.
Au lieu de demander seulement« Quel pourcentage de modules de rechange devons-nous acheter ? »demander :
« Si une partie de cet écran échoue dans cinq ans, avons-nous déjà le bon remplacement ? »
Cette question conduit à un plan de pièces détachées beaucoup plus sûr.
