APantalla led COBpuede parecer delgado y ligero después de la instalación, pero la pared de soporte o la estructura de acero lleva mucho más que la superficie de la pantalla visible.

Para una gran pared de vídeo COB LED interior, la carga total incluye los gabinetes LED, el marco de montaje, el equipo eléctrico, los cables, el adorno decorativo y, a veces, las estructuras de mantenimiento.

Si la carga estructural se calcula solo a partir del peso del gabinete, el sistema de montaje puede subestimarse.

Antes de instalar una granPantalla led COBPor lo tanto, es importante calcular la trayectoria de carga completa desde la pantalla LED hasta la estructura del edificio.

Por qué la carga estructural importa para una pantalla LED COB

Las pantallas LED COB se instalan comúnmente en salas de conferencias, centros de mando, salas de control, estudios, salas de exposiciones y espacios corporativos.

Muchas de estas instalaciones utilizan grandes paredes de vídeo montadas en la pared.

A diferencia de las pantallas de alquiler temporal, pueden permanecer en la misma posición durante muchos años.

Un diseño estructural incorrecto puede causar varios problemas:

• deformación del marco de montaje;

• alineación desigual del gabinete;

• costuras visibles entre armarios;

• tensión excesiva en los pernos de anclaje;

• grietas de pared;

• Movimiento de pantalla a largo plazo.

Para pantallas COB de tono fino, incluso una deformación pequeña del marco puede afectar la planura de la pantalla.

Las pantallas LED TOOSEN COB utilizan sistemas de gabinetes de tono fino diseñados para paredes de vídeo interiores sin costuras, incluyendo estructuras de servicio frontal y alineación precisa del gabinete.

Paso 1: Calcular el área de la pantalla LED COB

Comience con las dimensiones totales de la pantalla.

La fórmula básica es:

Área de la pantalla = Ancho × Altura

Por ejemplo, considere una medición de pared de vídeo LED COB:

6 m × 3,375 m

El área de pantalla es:

6 × 3,375 = 20,25 m²

Esta área se utilizará para estimar el peso total del gabinete.

Paso 2: Calcular el peso del gabinete LED

El método más preciso es usar el peso real del gabinete proporcionado en la especificación del producto.

Si el fabricante indica el peso por metro cuadrado, utilice:

Peso de la pantalla LED = Área de la pantalla × Peso por m²

Supongamos que la pantalla LED COB seleccionada pesa28 kg/m².

Luego:

20,25 × 28 = 567 kg

Así que los armarios LED solo pesan aproximadamente567 kg.

Sin embargo, esta aún no es la carga estructural.

La instalación completa contiene componentes adicionales.

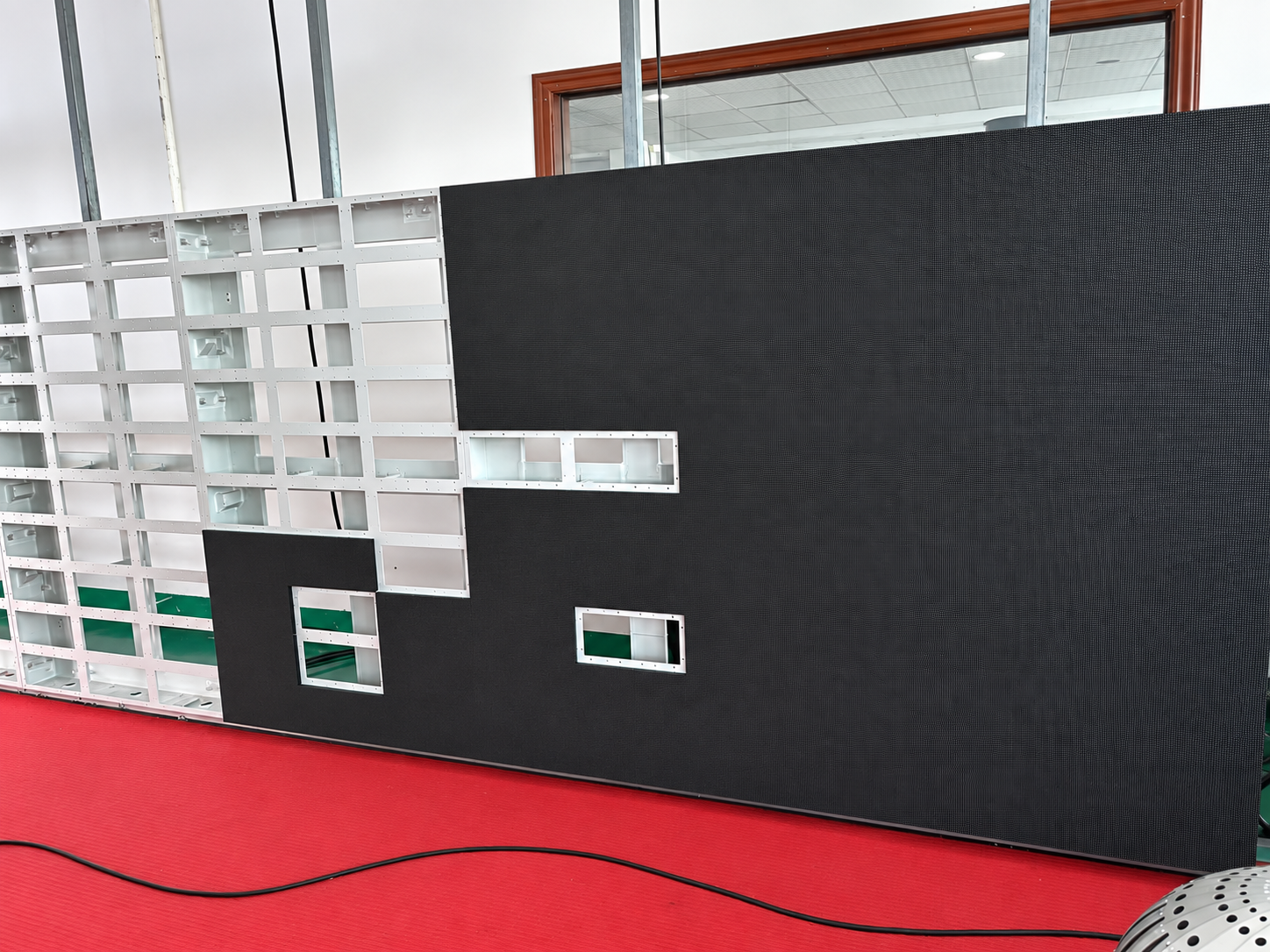

Paso 3: Agregar la estructura de montaje y los accesorios

Una adecuadaCálculo de carga de pantalla LED COBdebe incluir todo lo sostenido por la pared o el marco de acero.

Los componentes típicos incluyen:

• Armarios led;

• marco de montaje de aluminio o acero;

• fuentes de alimentación;

• recibir tarjetas;

• cables de alimentación y datos;

• soportes de montaje;

• placas de conexión;

• paneles de borde decorativos;

• Accesorios de mantenimiento.

Supongamos que el proyecto contiene:

Por lo tanto, la masa real instalada es aproximadamente:

822 kg

Esto ya es aproximadamente un 45% más alto que el peso del gabinete solo.

Es por eso que los cálculos estructurales nunca deben utilizar solo el módulo LED o la especificación del gabinete.

Paso 4: Convertir la masa en carga estructural

La ingeniería estructural normalmente funciona con fuerza en lugar de kilogramos.

La conversión básica es:

Fuerza = Masa × Gravidad

Usando aproximadamente9.81 m/s²:

822 × 9,81 = 8.064 N

o aproximadamente:

8.06 kN

Así que la pared LED COB completa produce aproximadamente8,06 kN de carga muerta verticalantes de aplicar los factores de diseño.

Este valor debe transferirse de forma segura a través del marco, los soportes, los anclajes y, finalmente, a la estructura del edificio.

Paso 5: Compruebe la carga en cada punto de montaje

Un error común es asumir que cada perno de anclaje lleva exactamente la misma carga.

Para una estimación temprana, la carga total se puede dividir por el número de puntos de soporte.

Por ejemplo, si la estructura tiene ocho puntos de montaje principales:

822 ÷ 8 = 102,75 kg por punto

Esto da un promedio básico.

Sin embargo, las cargas reales pueden no ser iguales.

Los anclajes superiores, soportes de borde o puntos de montaje cerca del centro de gravedad pueden experimentar fuerzas más altas debido a la rigidez del marco y la geometría de la instalación.

Por esta razón, dividir el peso total por el número de anclas solo debe utilizarse como un cálculo de planificación inicial.

La estructura final debe considerar la distribución de carga real.

Paso 6: No ignore la carga excéntrica

Una pantalla LED montada en la pared normalmente no se sienta directamente contra la pared estructural.

Puede haber un espacio de 100 mm, 200 mm o más para ventilación, cableado y mantenimiento delantero o trasero.

Esta distancia crea un momento de flexión.

Un cálculo simplificado es:

Momento = Carga × Distancia desde la pared

Por ejemplo:

8,06 kN × 0,20 m = 1,61 kN·m

Este momento de flexión actúa sobre los soportes y anclajes de montaje.

Por lo tanto, dos pantallas LED COB con el mismo peso pueden requerir diferentes estructuras de soporte si una pantalla está instalada más lejos de la pared.

Esto es particularmente importante para instalaciones con marcos decorativos o espacios de mantenimiento profundos.

Paso 7: Compruebe el material de la pared

La superficie de soporte importa tanto como el peso de la pantalla LED.

Una pared de hormigón armado, marco de acero estructural, pared de ladrillo y partición ligera tienen capacidades de carga muy diferentes.

Las grandes paredes de video COB LED no deben confiar directamente en la placa de yeso ordinaria.

Normalmente, la carga debe transferirse a hormigón estructural, elementos de acero u otra estructura de carga verificada.

El tipo de anclaje también debe coincidir con el material de base.

Las opciones posibles incluyen:

• anclajes de expansión mecánica;

• anclajes químicos;

• placas de montaje de acero;

• placas incrustadas;

• marcos estructurales de acero.

Para instalaciones grandes, la resistencia a la extracción del anclaje debe comprobarse de acuerdo con el sustrato real y los requisitos de ingeniería local.

Cómo verificar la estructura antes de la instalación

Antes de que la pantalla LED COB esté totalmente instalada, la estructura debe comprobarse en varias etapas.

En primer lugar, confirme la cantidad real del gabinete y el peso.

En segundo lugar, inspeccione las dimensiones del bastidor de montaje y las conexiones soldadas o atornilladas.

En tercer lugar, verifique las posiciones de anclaje.

A continuación, mide el marco usando un nivel láser.

Compruebe:

• nivel horizontal;

• alineación vertical;

• dimensiones diagonales;

• plano del marco;

• deformación del soporte.

Después de instalar parte de la pantalla, repita la medición de la planicidad.

Si el marco comienza a deformarse bajo carga, el problema debe corregirse antes de instalar los armarios restantes.

Esto es especialmente importante para las pantallas COB de tono fino porque pequeños errores mecánicos pueden hacerse visibles a través de una gran pared de vídeo sin costuras.

Diseño de gabinete LED COB y carga estructural

El diseño del gabinete también influye en la planificación estructural.

Un gabinete de aluminio ligero puede reducir la carga muerta total y facilitar la instalación en la pared.

Los sistemas COB de servicio frontal también pueden reducir la profundidad de mantenimiento requerida detrás de la pantalla.

TOOSEN ofrece soluciones de pantalla LED COB que utilizan diseños de gabinetes de paso fino, incluido el mantenimiento frontal y múltiples opciones de paso de píxeles para instalaciones interiores profesionales.

Sin embargo, el producto en sí es solo una parte del sistema.

El gabinete, el marco, la pared, los anclajes y la estructura del edificio deben trabajar juntos.

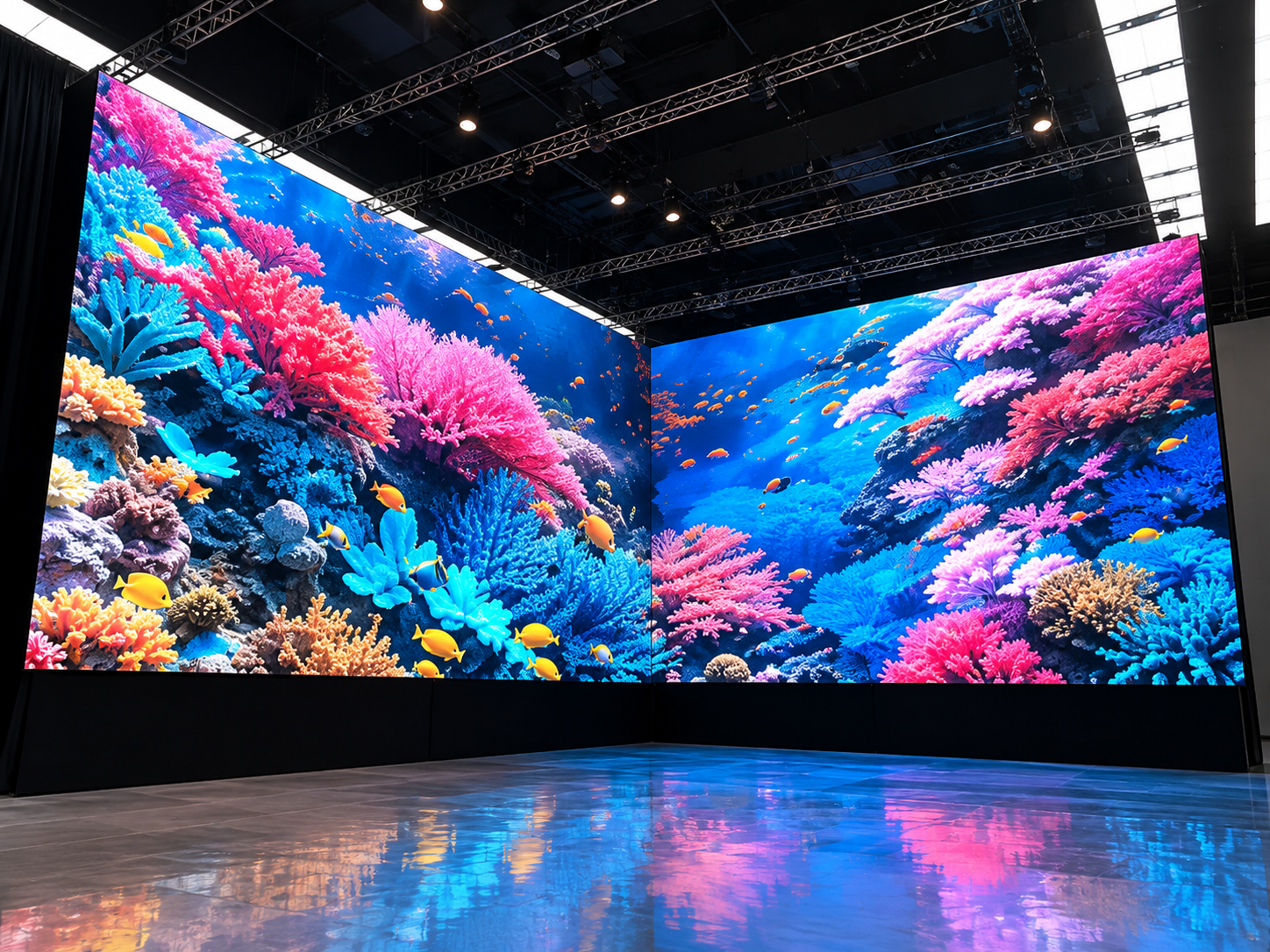

Ejemplo: 20.25 m² COB LED Video Wall

Consideremos el proyecto anterior:

Tamaño de la pantalla:6 × 3,375 m
Área:20.25 m²
Peso del gabinete COB:28 kg/m²
Peso del gabinete:567 kg
Marco y accesorios:255 kg

Masa instalada total:

822 kg

Carga vertical aproximada:

8.06 kN

Si la profundidad de montaje es de 200 mm:

Momento de flexión aproximado = 1,61 kN·m

Estos números dan al instalador un punto de partida útil para seleccionar la estructura de montaje y discutir los requisitos de anclaje con el ingeniero estructural.

No deben sustituir el cálculo estructural final requerido por los códigos locales de construcción.

Preguntas frecuentes

¿El peso de la pantalla LED COB se calcula solo a partir de los gabinetes LED?

No. También deben incluirse el marco de montaje, soportes, cables, equipos eléctricos, piezas decorativas y otros componentes soportados.

¿Una pantalla LED COB más pesada siempre necesita más anclajes?

No necesariamente. La cantidad de anclaje es solo un factor. El tipo de anclaje, el material de la pared, la separación, la dirección de carga, la rigidez del marco y la profundidad de la instalación también afectan al diseño.

¿Se puede montar una pantalla LED COB directamente en paneles secos?

Las grandes paredes de vídeo LED generalmente deben transferir su carga a una pared estructural o soporte de acero en lugar de confiar solo en la pared seca ordinaria.

¿Por qué se debe comprobar la planura del marco después de la carga?

El bastidor de montaje puede deformarse ligeramente después de instalar los armarios. Las pantallas LED COB de tono fino son sensibles a estos errores porque la deformación puede crear costuras de gabinete visibles o problemas de alineación.

Soluciones de pantalla led TOOSEN COB

TOOSENproporcionaPantalla led COBsoluciones para salas de conferencias, centros de mando, estudios, salas de control, salas de exposiciones y otras aplicaciones interiores de alta resolución.

Nuestras soluciones de pantalla LED de COB admiten pasos de píxeles finos, empalme de gabinete sin costuras, mantenimiento frontal y tamaños de pantalla personalizados.

Para la planificación del proyecto, los clientes pueden proporcionar las dimensiones de pantalla requeridas, el método de instalación, la condición de la pared, el espacio de mantenimiento y la ubicación del proyecto.

Basándose en estos detalles, el sistema de pantalla LED, la configuración del gabinete y los requisitos de instalación estructural se pueden preparar antes de la producción.

Para grandes proyectos montados en pared, comprobar laCarga estructural de la pantalla LED COBantes de la instalación ayuda a prevenir la deformación del marco, los problemas de montaje y los costosos cambios en el sitio.
