Apantalla led en forma de botellase ve sencillo después de la instalación, pero el proceso de instalación es muy diferente del montaje de una pantalla led plana normal.
La superficie de la pantalla puede incluir secciones rectas, curvas grandes, áreas de radio pequeño y transiciones entre diferentes diámetros. Si la estructura de acero, los módulos flexibles, el cableado o las posiciones del módulo están ligeramente equivocadas, pueden aparecer huecos visibles e imágenes desiguales.
Por esta razón, la instalación debe comenzar desde la estructura mecánica en lugar de los propios módulos LED.

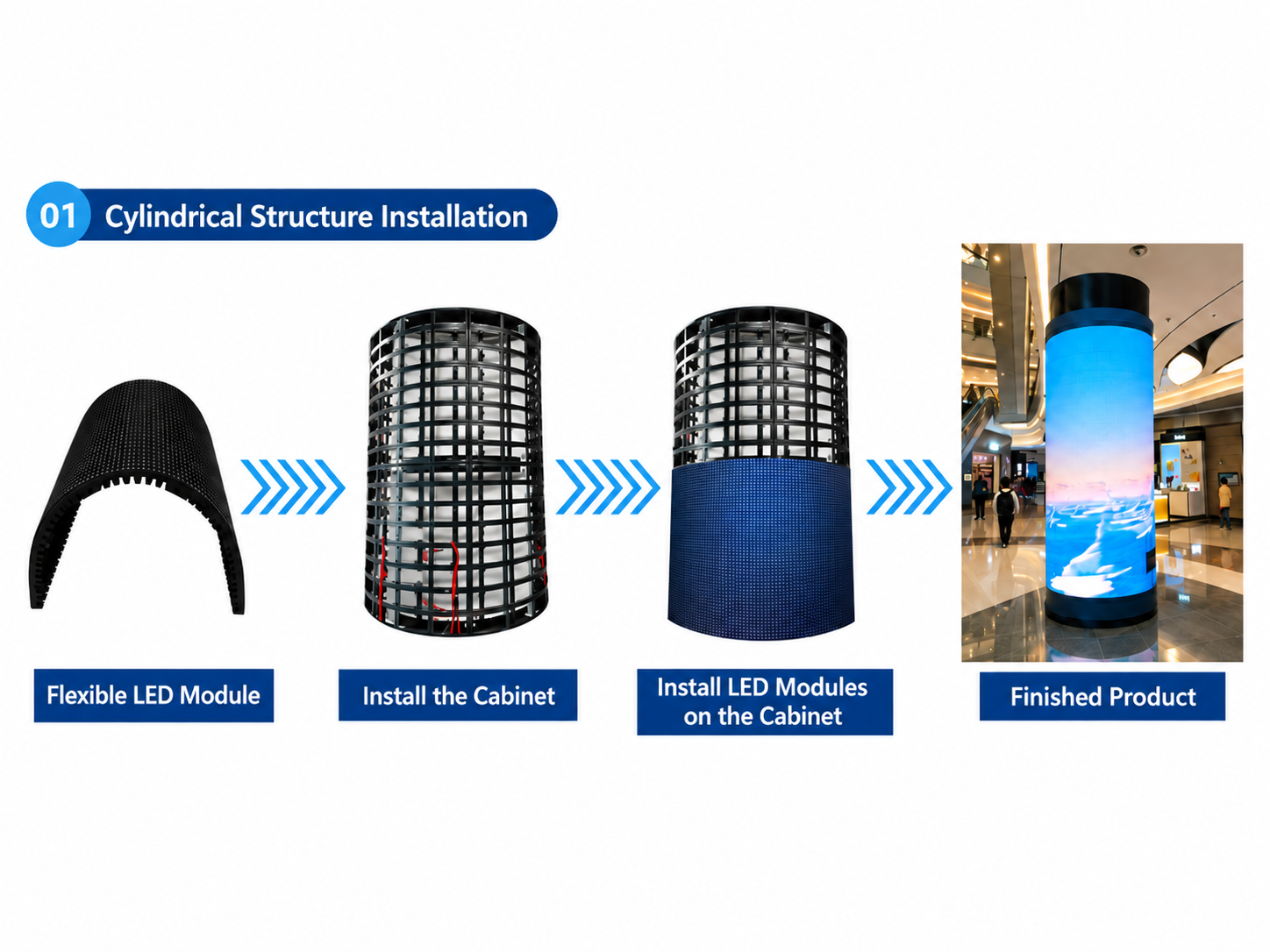

Una pantalla led de botella normalmente se construye a partir de un marco metálico personalizado y módulos led flexibles que siguen la forma externa. TOOSEN también ofrece pantallas LED de forma personalizada para estructuras cilíndricas, curvas y en forma de botella.
1. Compruebe la estructura de la botella antes de instalar los módulos led
El primer paso es confirmar si el bastidor de soporte coincide con el dibujo aprobado.
Compruebe:
Altura y diámetro total;
diámetro del cuello de la botella;
diámetro del cuerpo principal;
curva de transición;
alineación vertical;
superficie de montaje del módulo;
aperturas de servicio;
posiciones de entrada del cable.
No utilice el módulo LED flexible para compensar un marco mal fabricado.
El módulo puede seguir una estructura curva, pero no puede corregir grandes errores estructurales.
La especificación de máquinas expendedoras de referencia utiliza una estructura de armario metálico segmentada para reducir las juntas visibles y mejorar la planura de la superficie.
Para una pantalla LED en forma de botella personalizada, el mismo principio es importante:primero haga que el marco sea preciso, luego ajuste la superficie del led a él.
2. Confirme el radio mínimo de flexión
Este es uno de los controles más importantes antes de la instalación.
Los módulos LED flexibles son flexibles, pero no son infinitamente flexibles.
La especificación de referencia establece que su módulo flexible puede alcanzar un diámetro mínimo de flexión de aproximadamente509 mmTambién advierte contra plegar repetidamente o doblar violentamente el PCB.
Esto se vuelve especialmente importante alrededor del cuello de la botella.
Por ejemplo, el cuerpo principal puede tener un diámetro grande y no causar ningún problema, mientras que el cuello puede requerir una curva mucho más apretada.
Antes de la producción, comparar:
Diámetro de botella requerido ≥ diámetro de flexión del módulo permitido
Si el cuello de la botella es demasiado estrecho, la solución puede requerir:
un módulo flexible diferente;
un tamaño de módulo más pequeño;
geometría de botella rediseñada;
superficies LED segmentadas;
otra estructura de PCB personalizada.
Nunca forzar un módulo LED flexible estándar en un radio que no fue diseñado para seguir.
3. Instalar módulos desde una línea de referencia
No empiece a instalar módulos aleatoriamente alrededor de la botella.
Primero establecer una línea de referencia vertical.
Esta línea se convierte en la coordenada inicial para:
Comience desde esta línea de referencia e instale módulos alrededor de la circunferencia en la misma dirección.
Para pantallas de botellas grandes, las posiciones del módulo pueden marcarse como:
A01, A02, A03...
para la primera fila, seguida de:
B01, B02, B03...
para la siguiente fila.
Este sencillo sistema de numeración hace que la solución de problemas posterior sea mucho más fácil.
Si una sección muestra la imagen equivocada después de la puesta en servicio, los ingenieros pueden identificar si el problema proviene de la instalación física o el mapeo de software.
4. Use el montaje magnético sin tirar del módulo
Las pantallas LED de botellas flexibles a menudo usan instalación frontal magnética.
El módulo de referencia utiliza imanes fuertes, y sus instrucciones de instalación advierten específicamente contra tirar violentamente del módulo porque una fuerza excesiva puede dañar los puntos de conexión de cobre o la PCB flexible.
Durante la instalación:
Coloque el módulo suavemente contra el marco y deje que los imanes lo posicionen de forma natural.
Compruebe los cuatro bordes.
Si una esquina es más alta que los módulos circundantes, retire el módulo y ajuste el punto de montaje en lugar de presionar la superficie agresivamente.
Esto es particularmente importante en las transiciones de diámetro donde el cuerpo de la botella comienza a estrecharse.
Las soluciones LED flexibles de TOOSEN también utilizan instalación magnética para estructuras curvas, lo que permite retirar módulos individuales para el ajuste y el mantenimiento de la planitud.
5. Planificar cables de alimentación y señal antes de cerrar la pantalla
Una pantalla en forma de botella puede ser difícil de acceder después de instalar todos los módulos.
Por lo tanto, las fuentes de alimentación, las tarjetas de recepción, las placas HUB, los cables de señal y el cableado de CA deben planificarse antes de cerrar la última sección.
Mantenga el cableado de alimentación y el cableado de señal organizados por separado cuando sea posible.
También calcular el circuito de potencia de acuerdo con la carga máxima real.
La pantalla de la máquina expendedora P1.86 de referencia enumera una potencia máxima de aproximadamente3500 W por unidady una potencia media de aproximadamente1600 W por unidadmientras que el requisito exacto depende de la configuración personalizada final.
Por lo tanto, la capacidad del cable y del interruptor debe seleccionarse a partir de la carga real de la pantalla en lugar de simplemente a partir de las dimensiones de la pantalla.
La especificación también advierte que una carga excesiva puede causar caída de voltaje, pérdida de brillo, interrupciones o incluso daños a la pantalla.
6. Pruebe el sistema eléctrico antes de encender completamente
No termine la instalación y encenda inmediatamente toda la pantalla de la botella.
Antes de encender la pantalla, use un multímetro para comprobar el circuito de CA y cada circuito de CC de baja tensión para cortocircuitos.
Los requisitos de instalación de referencia requieren específicamente comprobar tanto laCircuitos de 220 V AC y 5 V DCAntes del startup.
Una secuencia práctica de puesta en servicio es:
Comprobación del marco → comprobación del módulo → comprobación de cableado → prueba de cortocircuito → sección de encendido → encendido de pantalla completa → mapeo de señales → prueba de vídeo
La prueba de la sección de la pantalla por sección hace que los fallos sean mucho más fáciles de localizar.
Si un interruptor se dispara o un cable se calienta, detenga la prueba en lugar de volver a encender la pantalla repetidamente.
7. Compruebe la superficie de la botella con los patrones de prueba
Un vídeo normal no es suficiente para juzgar la calidad de la instalación.
Después de encender la pantalla, utilice varias imágenes de prueba dedicadas:
Blanco:comproba la uniformidad del brillo y las costuras oscuras.
Rojo, verde y azul:ayuda a localizar los LEDs dañados o módulos anormales.
Gris:expone las diferencias de brillo del módulo y las transiciones superficiales.
Patrón de rejilla:comprueba la distorsión alrededor de la curva de la botella.
La prueba de red es especialmente útil para unapantalla led en forma de botella.
Las líneas horizontales y verticales rectas deben permanecer visualmente continuas a medida que pasan alrededor del cuerpo curvado.
Si una sección se dobla repentinamente o aparece desplazada, compruebe la posición del módulo, el radio del marco de acero y las coordenadas de la tarjeta de recepción antes de realizar la calibración del color.
8. Deja espacio para el mantenimiento frontal
El mantenimiento debe considerarse durante la instalación, no después de que la pantalla falla.
Los módulos flexibles con montaje magnético pueden soportar el mantenimiento frontal, lo que permite retirar módulos individuales sin desmontar toda la estructura de la botella. La especificación de referencia utiliza asimismo mantenimiento frontal magnético.
Sin embargo, los ingenieros todavía necesitan acceso a:
fuentes de alimentación;
recibir tarjetas;
tablas HUB;
Distribución de CA;
Conectores internos.
Para una pantalla de botellas de estilo máquina expendedora, las puertas de servicio se pueden integrar en la estructura trasera o interna.
La piel LED nunca debe bloquear permanentemente el acceso a los componentes que pueden necesitar reemplazo.
Ejemplo de aplicación: pantalla de botella de máquina expendedora led

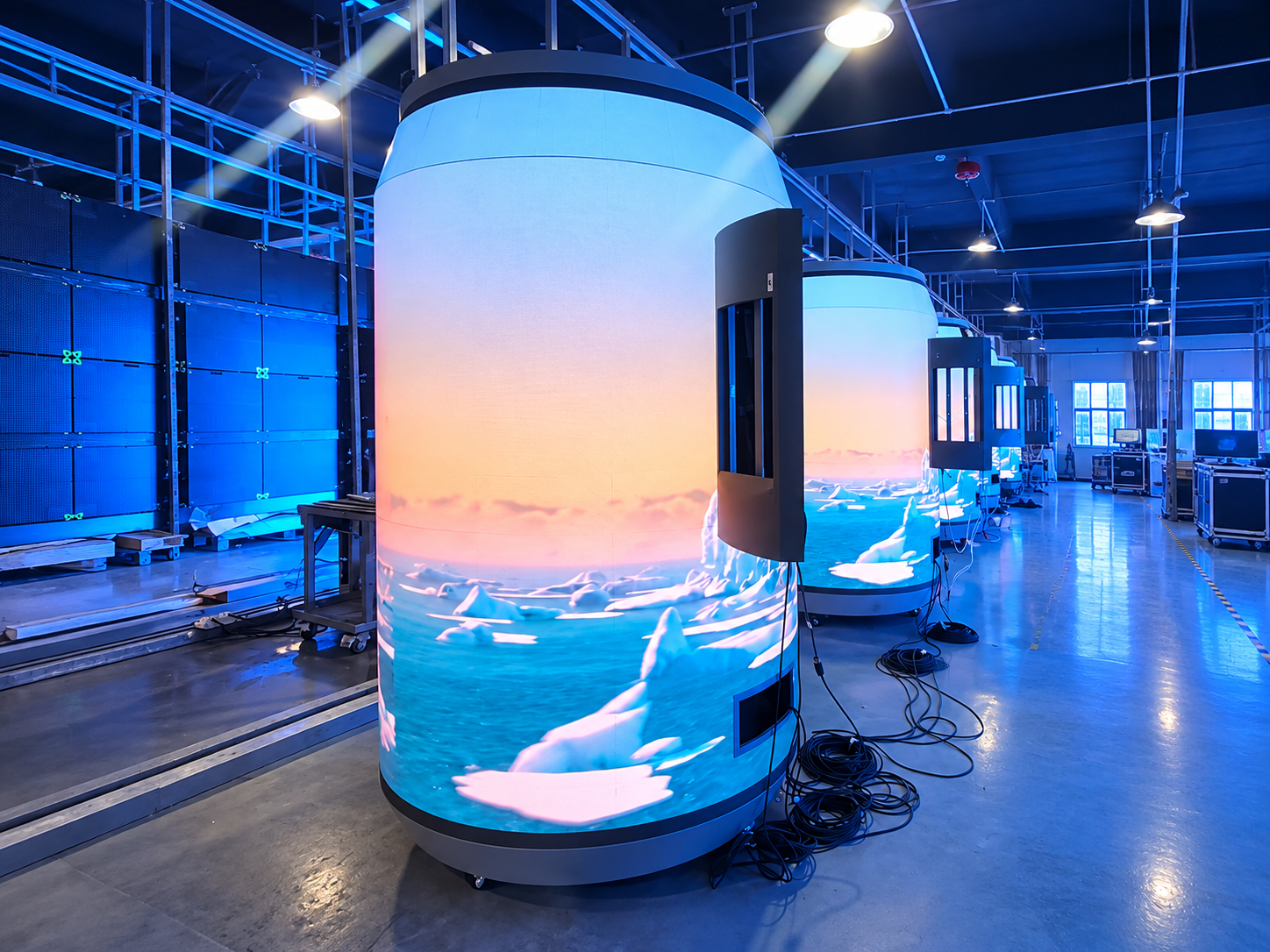

Una aplicación práctica es una máquina expendedora de bebidas rodeada por unapantalla led en forma de botella.
La especificación de referencia muestra una pantalla integrada directamente alrededor del cuerpo de una máquina expendedora, creando una superficie publicitaria continua manteniendo al mismo tiempo la interfaz del producto accesible.
Su configuración de referencia P1.86 incluye:
diámetro de la pantalla:1222 mmV;
altura de la pantalla:2000 mmV;
Altura total:2300 mmV;
resolución:2064 × 1062V;
LEDs SMD1515;
Escala de grises de 12-16 bits;
Interfaz de señal HUB75;
mantenimiento frontal magnético;
ángulo de visión hasta aproximadamente160° horizontalmente.
Estos números deben tratarse como un diseño de referencia en lugar de especificaciones fijas para cada pantalla LED de botella.
Las dimensiones de la botella, el paso de píxeles, la resolución, la estructura y las aberturas de la máquina expendedora se pueden personalizar.
Preguntas frecuentes
¿Puede una pantalla LED en forma de botella usar módulos LED flexibles estándar?
Sí, si la curvatura requerida permanece dentro del rango de flexión permitido del módulo. Los cuellos de botella muy pequeños pueden requerir un módulo diferente o un diseño de PCB personalizado.
¿Se puede instalar la pantalla LED directamente en la máquina expendedora?
Puede, pero normalmente se recomienda una estructura de soporte dedicada. La estructura controla el radio final, la planura, el acceso al servicio y el enrutamiento del cable.
¿Es importante el mantenimiento frontal?
- Sí. - Sí. Las estructuras en forma de botella generalmente tienen acceso trasero limitado, por lo que los módulos de servicio frontal magnéticos pueden simplificar en gran medida la sustitución del módulo.
¿Qué debe probarse antes de la entrega?
Compruebe la estructura, las costuras del módulo, los circuitos AC/DC, el orden de la señal, las coordenadas de la tarjeta receptora, los patrones de prueba a color completo, el rendimiento de la escala de grises y la reproducción continua.
Pantallas led en forma de botella personalizadas de TOOSEN
TOOSENfabricapantallas led en forma personalizadaincluyendo estructuras LED curvas, cilíndricas y en forma de botella. Las pantallas LED de botella se pueden producir para aplicaciones interiores o exteriores con diferentes pasos de píxel, resoluciones, dimensiones y diseños estructurales.
Para un proyecto en forma de botella, es mejor proporcionar el dibujo de la botella, las dimensiones totales, el diámetro mínimo, la distancia de visión, el entorno de instalación, los requisitos de mantenimiento y las aberturas requeridas antes de la producción.
Esto permite que el diseño del módulo LED, la estructura de acero, el sistema de alimentación, el mapeo de señales y el método de mantenimiento se diseñen juntos en lugar de tratarse como partes separadas.
