Un módulo LED flexible puede usarse en una pantalla cilíndrica pequeña en un proyecto y en una pared curva ancha en otro. A veces el modelo del módulo, el paso de píxel y el tamaño son exactamente los mismos, pero las curvas terminadas se ven completamente diferentes.

Esto a menudo crea una pregunta:

Si el módulo LED es el mismo, ¿por qué el radio de flexión es diferente?

La razón es simple. Unamódulo led flexibleNormalmente no tiene un trabajo fijo

radio. Tiene unagama de flexión seguraDentro de ese rango, el bastidor de soporte controla gran parte de la geometría final.

En otras palabras, el módulo proporciona flexibilidad. El marco da a esa flexibilidad una forma.

El radio mínimo de flexión no es el radio instalado

Este es el primer punto a entender.

Cuando una especificación de módulo LED flexible da un radio mínimo de flexión, describe un límite mecánico en lugar del único radio que el módulo puede usar.

Por ejemplo, imagine un módulo que pueda doblarse con seguridad hasta un radio mínimo de R300 mm.

Eso no significa que cada pantalla que utilice este módulo debe ser R300.

El mismo módulo puede instalarse en:

• un bastidor R400 para una curva ajustada;

• una trama R800 para una curva moderada;

• un bastidor R1500 para una curva suave;

• o un radio mucho mayor que parece casi plano.

El rango exacto permitido depende del diseño del módulo, PCB, máscara, componentes y dirección de flexión.

Es por eso que elRadio de flexión del módulo LEDy elradio de pantalla curva LED acabadoNo debe tratarse como la misma especificación.

El marco controla la curva final

Un módulo flexible normalmente no tiene una curva arquitectónica precisa por sí mismo.

Durante la instalación, la parte posterior del módulo se fija a una estructura de soporte de acero o aluminio. El montaje magnético se utiliza comúnmente porque los técnicos pueden posicionar y retirar módulos desde el frente.

Una vez que los imanes contactan con la estructura, el módulo comienza a seguir la geometría debajo de él.

Si el bastidor es R500, el módulo se tira hacia una superficie R500. Ponga el mismo módulo en una estructura de radio más grande, y se vuelve mucho más plano.

Este principio se utiliza en paredes curvas, columnas, cilindros, ondas y muchos otros proyectos LED de forma personalizada.

Por esta razón, la estructura de soporte debe diseñarse junto con el sistema LED en lugar de tratarse como un bastidor simple añadido al final.

Los puntos de apoyo importan más de lo que parecen

El radio del marco por sí solo no cuenta toda la historia.

Considere un módulo LED flexible unido a una estructura curva en muchos puntos espaciados uniformemente. Cada punto ayuda a tirar del módulo hacia la curva deseada. La superficie de visualización puede seguir el marco de cerca.

Ahora imagine el mismo módulo soportado en solo unos pocos puntos.

El área entre dos soportes puede no seguir perfectamente el arco diseñado. Una sección pequeña puede hacerse más plana o ligeramente elevada.

Esto puede crear:

• juntas de módulo desiguales;

• manchas planas locales visibles;

• brechas inconsistentes;

• reflejos que cambian a lo largo de la curva;

• pequeñas diferencias en el radio aparente.

Por lo tanto, los ingenieros deben considerar no soloDonde va el marcopero tambiéndonde el módulo realmente contacta con el marco.

La posición del imán, la separación del soporte y el tamaño del módulo influyen en la superficie final.

Un marco curvo no siempre es un arco perfecto

Esto es especialmente importante para grandes estructuras LED personalizadas.

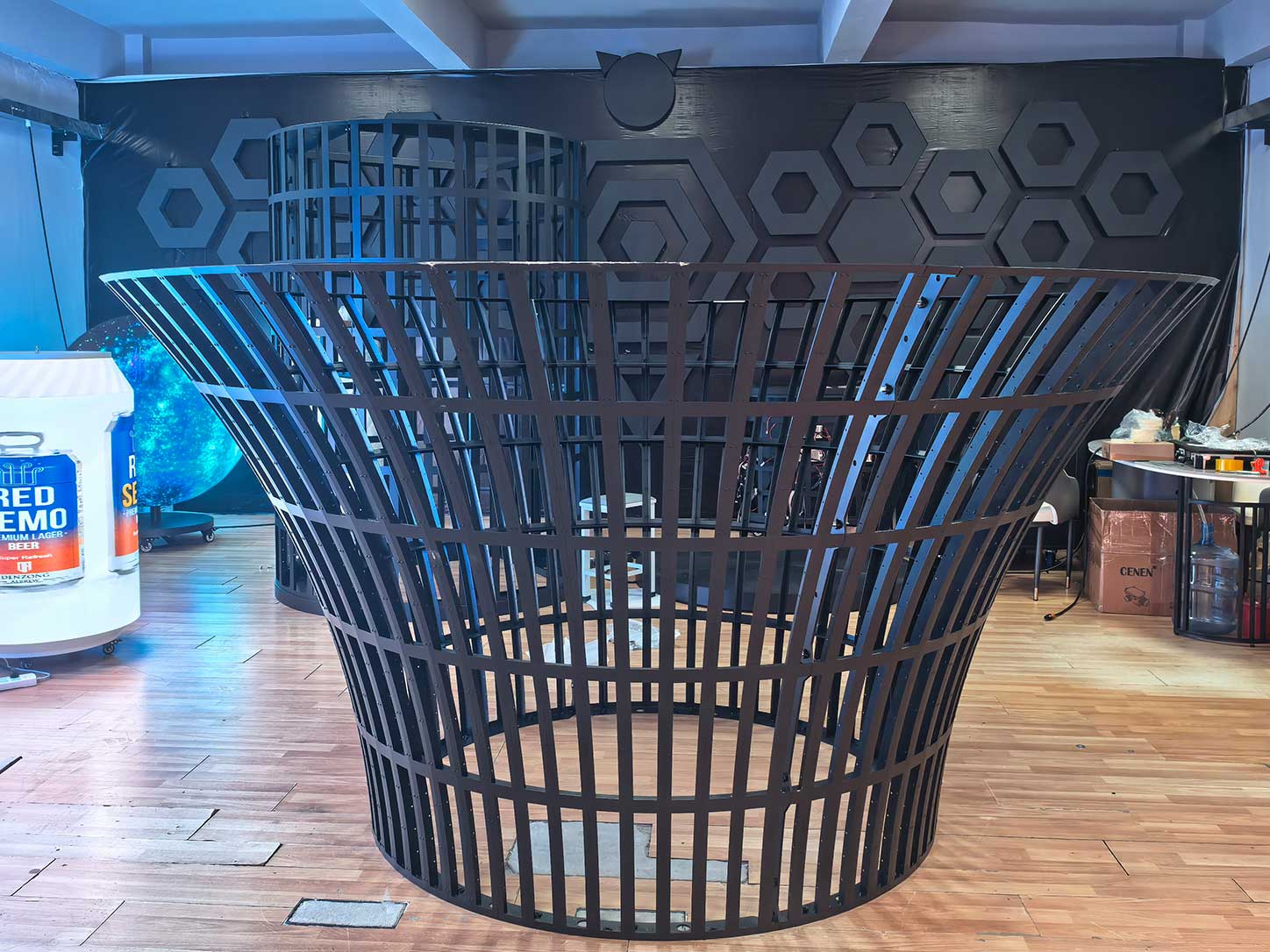

Algunos marcos curvos se fabrican a partir de múltiples secciones cortas de metal. En lugar de producir un arco continuo, el fabricante crea muchos segmentos pequeños que se aproximan a un círculo.

Cuanto más cortos y precisos sean los segmentos, más suave puede ser la curva terminada.

Si los segmentos son demasiado largos, la superficie LED puede desarrollar áreas ligeramente planas. Desde una distancia, la pantalla todavía parece curva. Sin embargo, a distancias de visión cercanas, la superficie puede parecer ligeramente poligonal.

Esta es una de las razones por las que dos estructuras diseñadas con el mismo radio nominal pueden no producir exactamente el mismo resultado.

El dibujo puede decir R1000.

La superficie real del LED depende de la precisión con que se fabricó esa geometría R1000.

Por qué dos marcos R500 todavía pueden parecer diferentes

Supongamos que dos proyectos especifican un marco curvado R500 y utilizan exactamente los mismos módulos LED flexibles.

Las pantallas terminadas pueden parecer diferentes.

Las causas posibles incluyen la precisión de corte del marco, la deformación de la soldadura, el posicionamiento del módulo, la altura del imán, la presión de instalación y las tolerancias estructurales.

Incluso una pequeña desviación local puede afectar a varios módulos vecinos.

Por ejemplo, si una parte de la estructura de acero se sienta ligeramente más alto que el área circundante, el módulo puede no entrar en contacto completamente con la curva deseada. Los módulos vecinos tienen que compensar la diferencia.

El resultado puede aparecer como una costura más ancha, un área elevada pequeña o un cambio en la reflexión de la superficie.

Es por eso que simplemente comprobar el número de radio en un dibujo CAD no es suficiente.

Cómo los ingenieros comproban la curva antes de la instalación completa

Un mejor enfoque es verificar la estructura antes de instalar cientos de módulos.

El proceso puede comenzar con el dibujo CAD, pero la inspección física es igualmente importante.

Los ingenieros pueden comprobar varias dimensiones a través de la estructura y compararlas con el diseño. Para las secciones circulares, las mediciones de cuerda y sagita pueden ayudar a confirmar si la curva fabricada coincide con el radio deseado.

El marco también debe ser comprobado para la deformación local después de la soldadura y el montaje.

Después de eso, se pueden instalar varios módulos LED reales como sección de prueba.

Esta pequeña prueba puede revelar problemas que son difíciles de ver en un marco de acero vacío:

¿Cada imán entra en contacto con la estructura?

¿Los módulos vecinos permanecen a nivel?

¿Son las costuras consistentes?

¿Forma la superficie una curva continua?

Encontrar un error estructural de 2-3 mm en esta etapa es mucho más fácil que corregirlo después de que se haya montado toda la pantalla LED curva.

¿Qué pasa si el radio del marco es demasiado estrecho?

La flexibilidad tiene un límite.

Un marco nunca debe forzar un módulo más allá de su rango de flexión seguro especificado.

La flexión excesiva puede poner una tensión innecesaria en la PCB flexible, conectores, juntas de soldadura, máscaras y otros componentes. También puede hacer que los bordes del módulo se alejen de la estructura de soporte.

Por lo tanto, un radio más estrecho no significa automáticamente un mejor diseño creativo.

Antes de la producción, el diámetro o radio requerido debe ser comparado con la capacidad mecánica delpantalla led flexible.

Si la curva solicitada está fuera del rango seguro, los ingenieros pueden necesitar cambiar el módulo, modificar el radio del marco o rediseñar esa parte de la pantalla.

Un módulo, tres proyectos muy diferentes

Imagine un proyecto minorista utilizando el mismo módulo LED flexible en tres áreas.

La primera pantalla se envuelve alrededor de una columna estrecha. Requiere un bastidor de soporte relativamente apretado.

La segunda pantalla sigue una gran pared de entrada curva. Su radio es mucho mayor, por lo que los mismos módulos se doblan solo ligeramente.

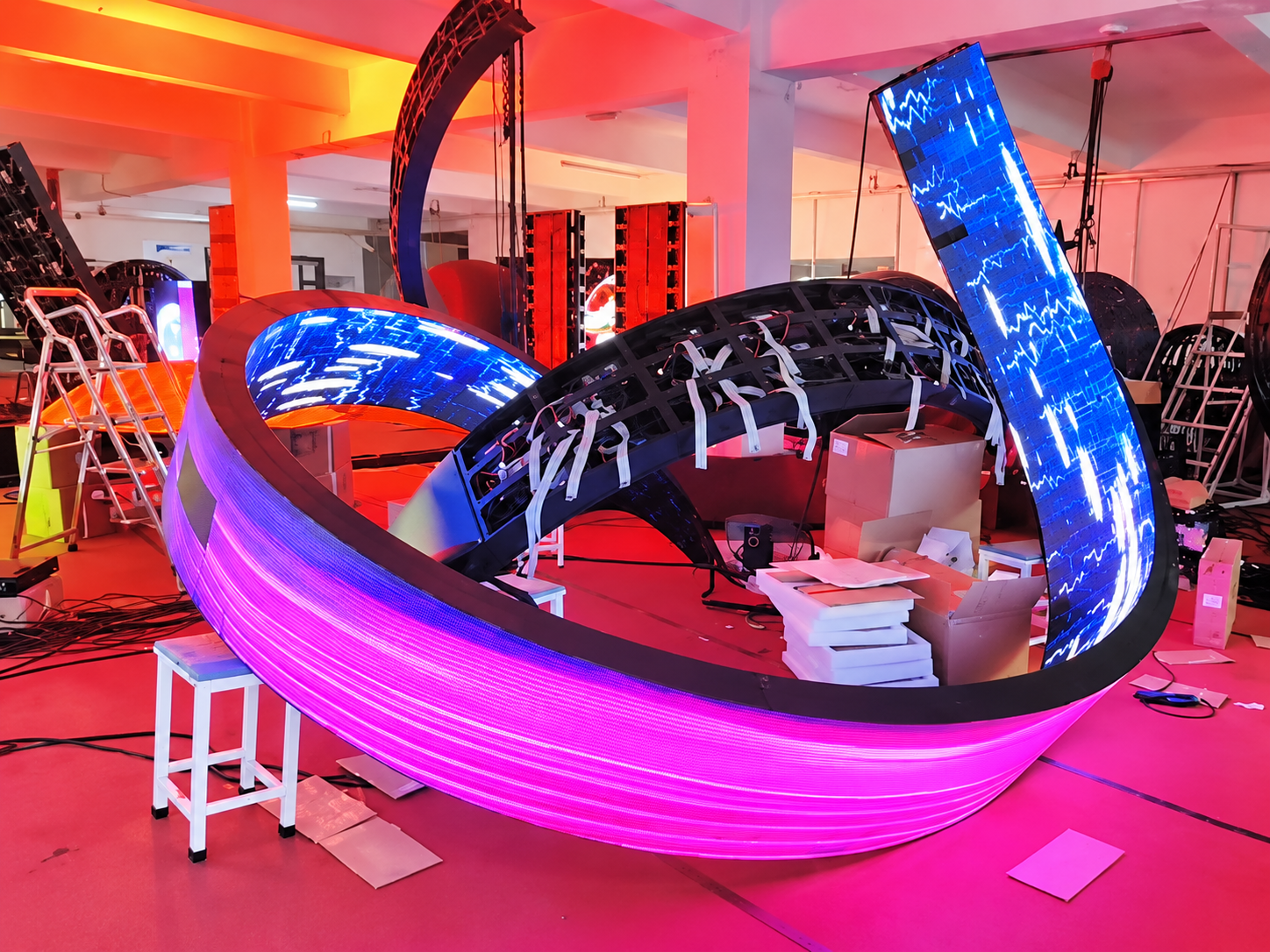

La tercera instalación utiliza una estructura en forma de S. Algunas secciones tienen una curva estrecha mientras que otras se vuelven gradualmente más planas.

El módulo LED no ha cambiado.

Lo que cambia es la geometría debajo de ella.

Esta flexibilidad es una de las razones por las que los módulos curvados son útiles para proyectos de LED arquitectónicos. Los fabricantes no necesariamente necesitan un módulo completamente diferente para cada diámetro. Un módulo correctamente seleccionado puede trabajar en varios diseños, siempre y cuando cada sección se mantenga dentro de su rango de flexión permitido.

Preguntas frecuentes

¿Se puede utilizar el mismo módulo LED flexible para diferentes diámetros?

- Sí. - Sí. Un módulo LED flexible puede funcionar normalmente con diferentes estructuras curvas siempre y cuando el radio requerido permanezca dentro de su rango de flexión seguro. El marco determina gran parte de la geometría instalada final.

¿El paso del píxel determina el radio de flexión?

No por sí mismo. El paso de píxel afecta la resolución y la distancia de visión, pero la capacidad de flexión también depende de la placa flexible, la construcción del módulo, la disposición de los componentes, el diseño de la máscara y las dimensiones del módulo.

Conclusión

El radio de una pantalla LED curva no está determinado solo por el módulo flexible.

El módulo determinahasta qué punto puede doblarse con seguridad.

El marco determinadonde realmente se dobla.

El espacio de soporte, la posición del imán, la segmentación del marco, la tolerancia de fabricación y la precisión de la instalación determinan entonces cuán cerca sigue la superficie del led terminado la curva diseñada.

Esto explica por qué exactamente el mismo módulo LED curvado puede producir radios muy diferentes en diferentes proyectos.
