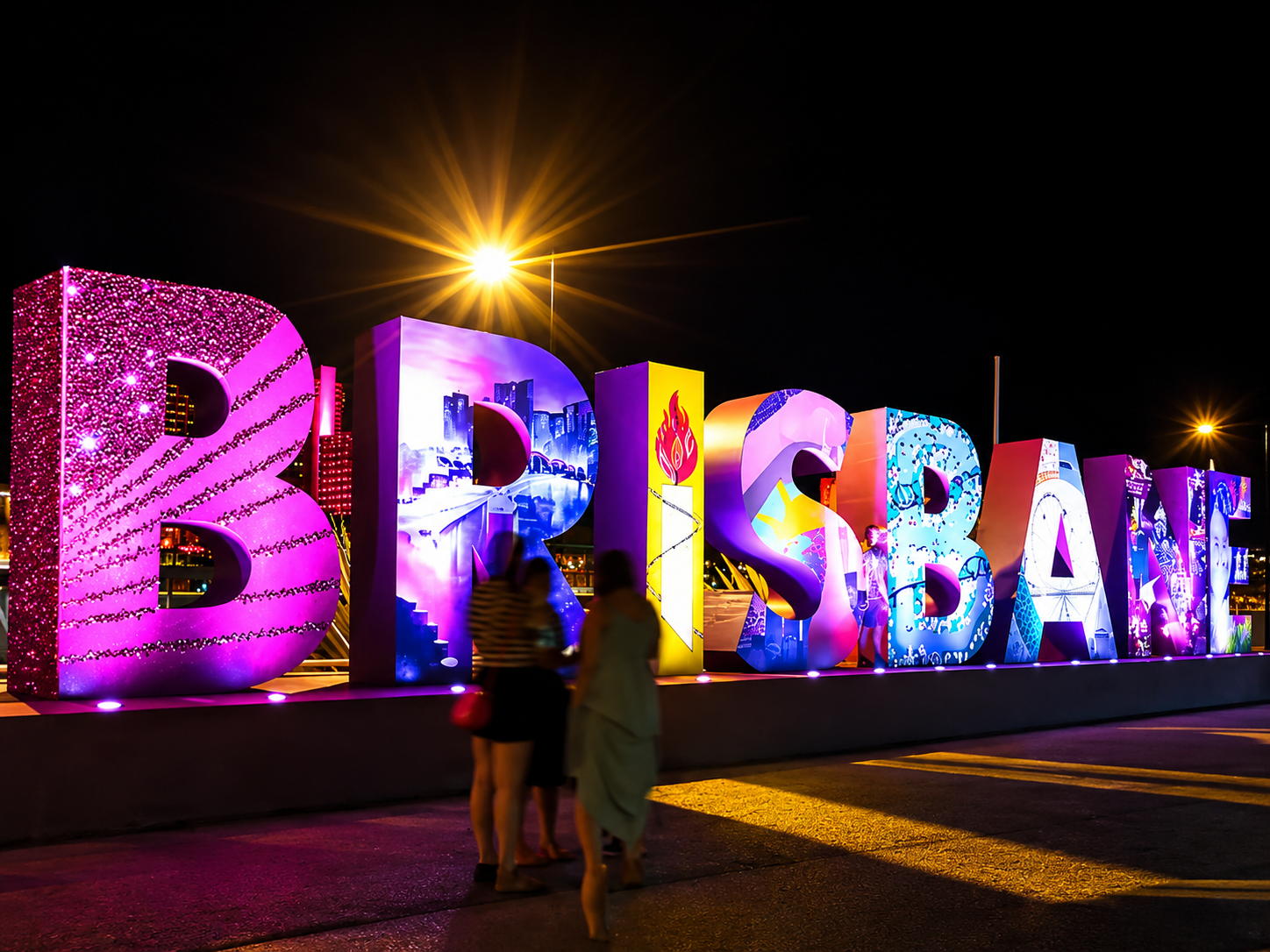

Светодиодный дисплей букв может выглядеть простым спереди, но готовый продукт может содержать много различных частей за каждой буквой.

Светодиодные модули, источники питания, приемные карты, кабели, рамы, монтажные части и запасные компоненты должны соответствовать утвержденному чертежу.

Вот почемусветодиодный буквенный дисплейБОМСледует тщательно проверять до начала производства.

БОМ или список материалов не следует рассматривать как только список покупок. Для индивидуального светодиодного дисплея это также технический документ подтверждения. Он сообщает заводу, что на самом деле будет построено, и помогает заказчику подтвердить, не хватает ли чего-то важного перед утверждением заказа.

Почему светодиодный буквенный дисплей BOM имеет значение

Цитата может показывать только:

• Пиксельный расстояние

• Размер дисплея

• Общая цена

• Количество

• Тип установки

Для производства этого недостаточно.

Например, два светодиодных дисплея букв могут иметь одинаковые общие размеры, но использовать другое количество модулей, потому что их буквы отличаются.

Одному дизайну может потребоваться несколько приемных карт, потому что буквы разделены. Другой может разделять один контрольный раздел через несколько букв.

Если эти различия не отражены в карте, проблемы могут возникнуть только во время сборки или установки.

Полная BOM делает эти детали видимыми до начала производства.

1. светодиодные модули должны быть четко определены

Первым предметом, который нужно проверить, является светодиодный модуль.

BOM должен показывать как минимум:

Тип модуля
Пиксельный расстояние
Размеры модуля
Количество модуля
Внутренняя или наружная версия
Позиция модуля или группа

Для пользовательских букв количество модуля должно рассчитываться на основе фактического макета букв, а не просто на основе общей площади квадратного метра.

Это особенно важно, когда гибкие модули используются для изогнутых ходов или нерегулярных форм.

Тозенгибкий светодиодный экранрешения могут использоваться для изогнутых и индивидуальных конструкций, где стандартные прямоугольные шкафы трудно применять.

Если в одном проекте используется несколько типов модулей, каждый тип должен появляться в качестве отдельного элемента BOM.

2. Проверьте количество питания

В БОМ также следует указать модель и количество источника питания.

Не проверяйте этот пункт только спрашивая: «Достаточно ли общей мощности?»

Распределение электроэнергии тоже имеет значение.

Длинная светодиодная буква может потребовать питания из нескольких точек. Отдельные буквы могут иметь независимые силовые секции. Расстояние кабеля также может повлиять на то, как должна быть разделена система.

Перед утверждением подтвердите:

Модель питания
Входное напряжение
Выходное напряжение
Номинальная мощность
Количество
Какие модули обслуживает каждый источник питания

Цель состоит в том, чтобы убедиться, что электрический макет соответствует физической структуре букв.

3. Получение карт и контрольного оборудования

Система управления - это еще одна часть, которая часто описывается слишком просто.

На карточке, где говорится только «система управления светодиодом ×1», очень мало информации.

Он должен идентифицировать приемные карты, отправляющее устройство или контроллер, а также любые необходимые аксессуары.

Для одногосветодиодный буквенный дисплейКоличество полученной карты может быть особенно важным, поскольку дисплей может быть разделен на несколько независимых буквных разделов.

Поэтому БОМ должен включать:

Модель карты приема
Количество полученной карты
Контроллер или устройство отправки
Необходимые доски HUB
Коммуникационные аксессуары

Конфигурация управления также должна соответствовать окончательной карте пикселей.

Если чертеж дисплея меняется после расчета системы управления, может также потребоваться изменение количества приемной карты.

4. Не забудьте кабели питания и сигнала

Кабели являются небольшими элементами, но отсутствующие кабели могут полностью остановить установку.

Хорошийсветодиодный дисплей BOM контрольный списокСледует отделять кабели питания и сигнальные кабели вместо того, чтобы перечислять их просто как «аксессуары».

Проверьте:

• Кабели питания переменного тока

• Кабели питания постоянного тока

• Модульные кабели питания

• Кабели ленты данных

• Сетевые кабели

• Кабели продления сигнала

• Коннекторы

Также следует учитывать длину кабеля.

Это особенно важно, когда буквы устанавливаются отдельно через стену, а не подключаются в качестве одного непрерывного дисплея.

Кабель, который работает во время заводских испытаний, может быть слишком коротким на фактическом месте установки.

5. Структурные части должны соответствовать утвержденному чертежу

Для стандартного светодиодного шкафа конструктивные компоненты относительно предсказуемы.

Дисплей светодиодных букв отличается.

Каждая буква может потребовать собственной внутренней рамы, поддержки модуля, задней крышки или точки монтажа.

Поэтому в БОМ должны быть включены основные конструктивные части, такие как:

Стальная или алюминиевая рама
Монтажные пластины модуля
Задняя крышка
Монтажные кронштейны
Магниты
Винты и крепления
Монтажные соединения

Структура должна соответствовать последнему утвержденному CAD или производственному чертежу.

Если высота буквы, ширина хода или метод установки меняются, то также следует обновить структурную карту.

6. Запасным частям нужна их собственная линия BOM

Запасные части не должны быть спрятаны в общей записке, такой как «некоторые запасные модули включены».

Напишите фактическое количество.

Например:

Точное запасное количество зависит от проекта, но написание его отдельно облегчает проверку поставки.

Это также предотвращает путаницу позже о том, были ли запасные компоненты включены в первоначальный заказ.

7. Используйте трехстороннюю проверку перед утверждением

Прежде чем утверждать светодиодный буквенный дисплей BOM, мы рекомендуем сравнить три документа вместе:

BOM → Рисунок → Цитата

Во-первых, сравните BOM с окончательным чертежом производства.

Соответствует ли количество модулей фактическим буквам?

Во-вторых, сравните его с электрическим макетом.

Покрывают ли источники питания и приемные карты каждую часть?

В-третьих, сравните его с цитатой.

Все основные компоненты включены в согласованную цену?

Эта простая трехсторонняя проверка может найти ошибки, которые трудно заметить, когда каждый документ рассматривается отдельно.

Также должен быть зафиксирован номер пересмотра БОМ. Если размер или структура буквы меняются, старая карта не должна оставаться в производстве.

Пример: Проект индивидуального светодиодного письменного дисплея

Представьте себе вход в розничную торговлю с использованием пяти освещенных светодиодных букв.

Заказчик меняет одну букву после утверждения первого чертежа, потому что оригинальный штрих слишком узок.

Это похоже на небольшое изменение дизайна.

Однако для новой формы могут потребоваться дополнительные светодиодные модули, другая опорная пластина, более длинные сигнальные кабели и другое расположение модуля.

Если только чертеж обновляется в то время как BOM остается неизменным, завод может подготовить детали в соответствии с более ранней конструкцией.

Обновление обоих документов вместе позволяет избежать этой проблемы.

Часто задаваемые вопросы

БОМ то же самое, что и котировка?

Нет. Котировка в основном определяет коммерческие товары и цены. BOM описывает фактические компоненты, необходимые для изготовления светодиодного дисплея.

Должны ли запасные светодиодные модули появляться в БОМ?

- Да. - Да. Запасные модули, приемные карты, источники питания и важные кабели должны быть перечислены отдельно, когда они включены.

Когда должен быть утвержден БОМ?

Окончательная BOM обычно должна проверяться после подтверждения основных размеров дисплея, расстояния пикселей, структуры букв и метода установки, но до начала массового производства.

Что произойдет, если дизайн изменится?

БОМ следует пересмотреть вместе с чертежом. Последний пересмотр должен быть четко определен, чтобы не случайно использовался старый список компонентов.

Поддержка производства светодиодного дисплея TOOSEN

Подгонянныйсветодиодный буквенный дисплейподразумевает больше, чем расположение светодиодов в форму буквы.

Планирование модуля, распределение управления, проектирование электроэнергии, конструктивная поддержка, проводка и доступ к обслуживанию все должны работать вместе.

TOOSEN предоставляетиндивидуальный светодиодный дисплейрешения от конструкционного проектирования и сопоставления модулей до конфигурации управления, сборки на заводе и испытаний.

Перед производством подробная карта также может быть проверена на утвержденном чертеже, чтобы модули, источники питания, приемные карты, кабели, конструктивные части и запасные компоненты были подготовлены в соответствии с той же версией проекта.

Для индивидуальных форм вы также можете исследоватьТозенсветодиодные письменные дисплеи решения или свяжитесь с нами с вашими размерами буквы, пиксельный расстояние, среда установки и требования к монтажу.

Прозрачная BOM не усложняет светодиодный дисплей букв.

Это облегчает контроль над проектом до того, как первый компонент вступит в производство.
